W型單級漩渦泵是供吸送清水和物理化學性質類似于水的液體之用，使用液溫不得超過80℃，常用于鍋爐給水的配套，在造船、輕紡、化工、冶金、機械制造、水產養殖、固定消防穩壓、熱交換機組、農業遠程噴灌等各工農業部門都有廣泛的應用。
|
型號 |
流量
（m3/h） |
揚程
（m） |
轉速
（r/min） |
功率
（kw） |
|
1W2.4-10.5(單級)
|
2.4
|
105
|
2900
|
3
|
|
1W2.5-12(單級)
|
2.5
|
120
|
2900
|
3
|
|
25W-25(單級)
|
1.44
|
25
|
2900
|
0.75
|
|
32W-30(單級)
|
2.88
|
30
|
2900
|
1.5
|
|
32W-75(單級)
|
2.88
|
75
|
2900
|
4
|
|
40W-40(單級)
|
5.4
|
40
|
2900
|
4
|
|
40W-90(單級)
|
5.4
|
90
|
2900
|
7.5
|
|
50W-45(單級)
|
9
|
45
|
2900
|
5.5
|
|
65W-50(單級)
|
14.4
|
50
|
2900
|
11
|
|
1.5BD-0.7(雙級)
|
2.4
|
105
|
1450
|
3
|

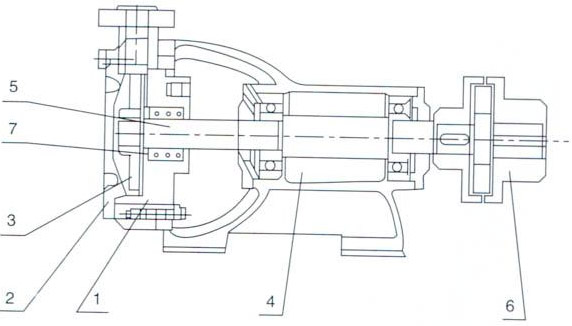

結構圖
主要零件（見結構圖）有（1）泵（2）泵蓋（3）葉輪（4）托架結合體（5）泵軸（6）爪型彈性聯軸器（7）特別組合體機械密封。該型泵與電機合裝在同一底座上.進、出口方向為斜鑰上.經接彎管可変為垂直向上。葉輪在軸上能夠自由地作軸向移動，泵在工作中葉輪能自行調節好與泵體和泵蓋之間的間隙。
